Parametri proizvoda
| Artikal | Specifikacija |
|---|---|
| Materijal | Ugljični čelik, nehrđajući čelik (304/316), mesing |
| Veza | Navoj (NPT/BSP), zavareni spoj, sučeoni zavar |
| Raspon veličina | 1/8" – 4" |
| Nazivni tlak | Do 6000 PSI |
| MOQ | 10 kom |
opis

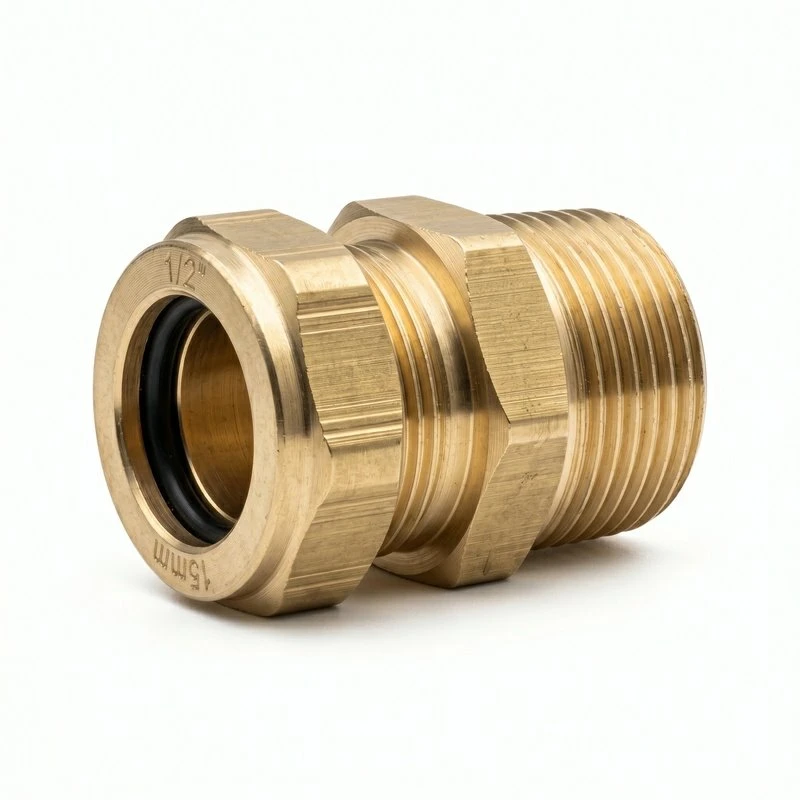

CNC strojno obrađeni cijevni spojevi povezuju i kontroliraju protok u hidrauličkim i pneumatskim sustavima. Proizvedeni od čvrste šipke, a ne od odljevaka, ovi spojni elementi nude dosljedne dimenzije i čiste površine koje osiguravaju pouzdano brtvljenje na svakom spojnom elementu u svakoj narudžbi. Ugljični čelik upravlja visoko{2}}hidrauličkim vodovima. Nehrđajući čelik 304 i 316 koriste se u kemijskoj obradi, prehrambenoj -i pomorskoj primjeni. Mjed je uobičajen u pneumatskim sustavima i instrumentima gdje su obradivost i -cenovna učinkovitost važni. Navojni priključci (NPT, BSP) najčešći su za fluidne sustave kojima je potreban pristup za montažu i demontažu. Priključci za zavarivanje i sučeono zavarivanje pružaju trajne spojeve-bez curenja za primjene pod visokim{12}}tlakom.
Zašto CNC obrada preko lijevanja
Lijevani priključci razlikuju se od komada do komada - pješčani kalup erodira, rastaljeni metal se nepredvidivo skuplja, a površina je gruba. CNC strojno obrađeni spojni dijelovi počinju od čvrste šipke poznatih dimenzija i strojno do dosljednih tolerancija svaki put. Za visokotlačne-hidrauličke sustave gdje loš spoj znači curenje ili još gore, dosljednost CNC obrade je važna.
FAQ
P1: MOQ?
A1: 10 komada.
P2: Raspon veličina?
A2: promjer od 1/8" do 4".
P3: Ocjene tlaka?
A3: Do 6000 PSI ovisno o veličini i vrsti veze.
P4: Materijali?
A4: Ugljični čelik, nehrđajući čelik (304/316), mesing.
P5: Vrste povezivanja?
A5: NPT/BSP navoj, naglavni zavar, sučeoni zavar.
P6: Prilagođeni elementi?
A6: Da. Dostupne prilagođene konfiguracije i ne-standardne veličine.
O kvaliteti nema-pregovaranja u preciznoj proizvodnji. Svaka komponenta prolazi rigoroznu inspekciju u svakoj fazi proizvodnje.
- ISO 9001:2015- Sustav upravljanja kvalitetom koji pokriva dizajn i proizvodnju
- API 6D / API 600- Sukladnost dizajna i ispitivanja za komponente ventila i prirubnice
- Ispitivanje hidrostatskog tlaka- Svaki tlak kućišta ventila-testiran na 1,5× nazivni tlak
- MPI / LPI- Provjera integriteta zavara magnetskim česticama i tekućim penetrantima
- CE / ATEX- Dostupna usklađenost s Direktivom o tlačnoj opremi za tržište EU
- CMM inspekcija- Mjerenje koordinata za složene geometrije i niske tolerancije
- Mjerenje hrapavosti površine- Ra, Rz i Rt karte sa svakim izvješćem o inspekciji
- Pasivacija/elektropoliranje- ASTM A967 postupci za otpornost na koroziju
- Sljedivost materijala- Praćenje toplinskog broja od sirovog materijala do gotovog dijela
Od sirovine do gotovog proizvoda, svaki korak je kontroliran i dokumentiran:
- Izrada uzoraka- Izrada drvenog ili metalnog uzorka za pješčano/centrifugalno/ulaganje
- Kalupljenje- Postavka za livenje u pijesak, kalupe za ljuske, centrifugalno ili-postavljanje za ulaganje u lijevanje
- Topljenje i izlijevanje- Kontrolirano taljenje u peći s nadzorom kemije i temperature
- Stvrdnjavanje i istresanje- Kontrolirano hlađenje s usponom/uklanjanjem i istresanjem jezgre
- Toplinska obrada- Žarenje, normalizacija ili tretman otopinom prema specifikaciji
- Strojna obrada- CNC obrada, bušenje i urezivanje do konačnih dimenzija
- Površinska obrada- Brušenje, zavarivanje ili premazivanje prema potrebi
- Inspekcija i testiranje- Dimenzionalna, vizualna, hidrostatska ili NDT inspekcija
- Čišćenje i pakiranje- Uklanjanje pijeska, odmašćivanje, sprječavanje hrđe i pakiranje
